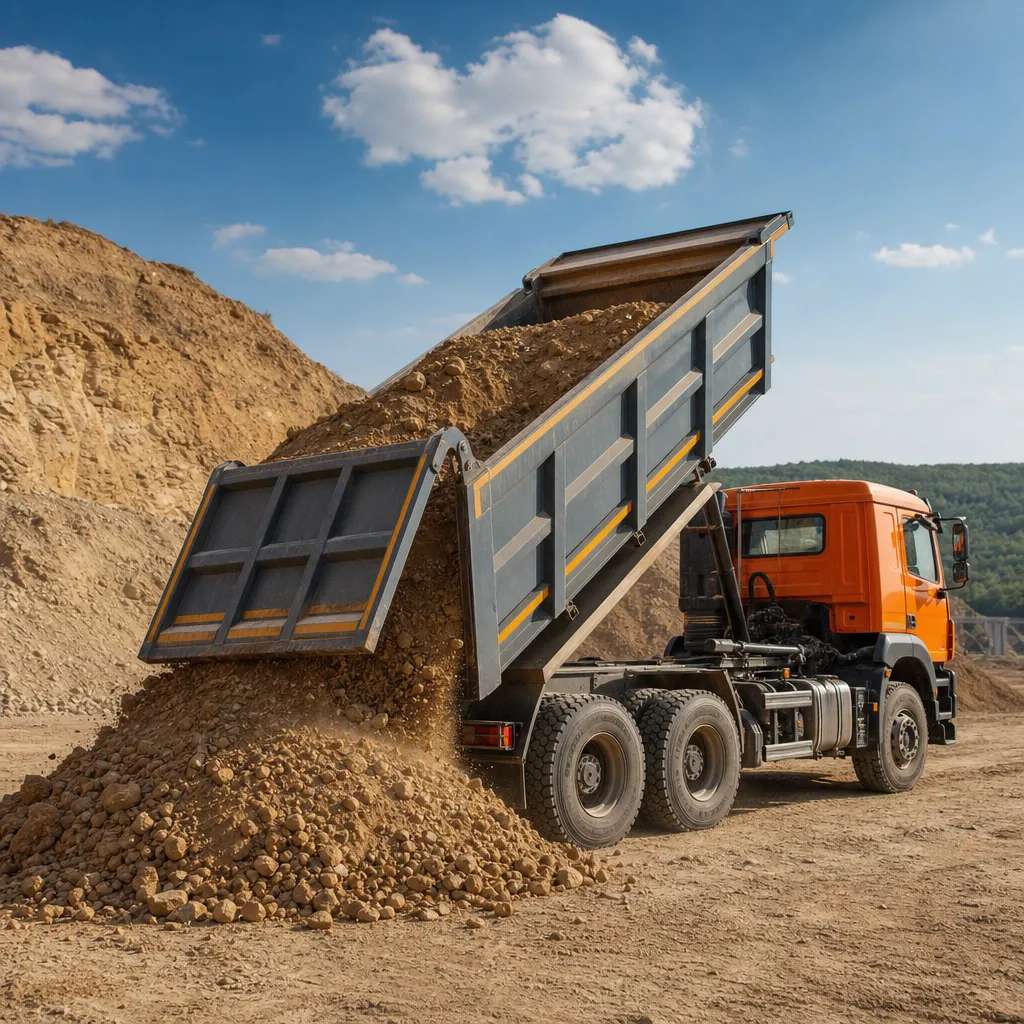

Zabudowa wywrotki to zespół elementów, które decydują o sposobie przewozu i rozładunku materiału, trwałości pojazdu oraz bezpieczeństwie pracy na budowie, w transporcie kruszyw i w rolnictwie. W praktyce obejmuje skrzynię ładunkową, ramę pomocniczą, hydraulikę kipru, zawiasy, burty, zamki oraz system zabezpieczenia ładunku, a jej dobór zawsze musi być dopasowany do podwozia, rodzaju materiału i warunków eksploatacji.
Dobrze zaprojektowana zabudowa wywrotki nie sprowadza się do samej skrzyni. Równie ważne są geometria wywrotu, współpraca z układem hydraulicznym, rozkład mas, odporność na ścieranie oraz możliwość bezpiecznego kiprowania na nierównym podłożu. To właśnie od tych cech zależy, czy samochód wywrotka będzie efektywny w pracy z ziemią, piaskiem, żwirem, gruzem, zbożem albo innymi materiałami sypkimi.
Zabudowa wywrotki – co obejmuje i za co odpowiada
Zabudowa wywrotki to nie tylko skrzynia ładunkowa, lecz kompletna konstrukcja współpracująca z podwoziem pojazdu. Jej zadaniem jest umożliwienie przewozu ładunku i jego kontrolowanego rozładunku przez podnoszenie skrzyni pod odpowiednim kątem.
W zależności od zastosowania może to być zabudowa trójstronna, tylnozsypowa, lekka aluminiowa, ciężka stalowa, budowlana, rolnicza albo dostawcza. Inaczej projektuje się kiper do przewozu zboża, a inaczej zabudowę wywrotki do gruzu czy tłucznia.
- Skrzynia ładunkowa – odpowiada za pojemność, odporność na ścieranie i charakter rozładunku.
- Rama pomocnicza – przenosi obciążenia między zabudową a podwoziem.
- Siłownik hydrauliczny – podnosi skrzynię podczas kiprowania.
- Pompa i osprzęt hydrauliczny – zasilają układ wywrotu.
- Zawiasy i punkty obrotu – odpowiadają za stabilny i powtarzalny ruch skrzyni.
- Burty i zamki – zabezpieczają ładunek oraz umożliwiają jego wygodny załadunek i rozładunek.
- Plandeka – ogranicza pylenie, zabezpiecza ładunek i pomaga spełnić wymogi transportowe.
W praktyce zabudowa wywrotki musi być dobierana jako układ całościowy. Zbyt ciężka skrzynia ogranicza ładowność wywrotki, a zbyt lekka może szybciej ulec zużyciu przy materiale o wysokiej gęstości i dużej abrazyjności.
Najważniejsze elementy techniczne zabudowy typu kiper
Zabudowa typu kiper działa poprawnie tylko wtedy, gdy wszystkie podzespoły są właściwie dopasowane konstrukcyjnie. W pojazdach budowlanych i ciężarowych szczególne znaczenie mają obciążenia dynamiczne, które pojawiają się zarówno podczas jazdy po nierównym terenie, jak i w czasie kiprowania.
Skrzynia ładunkowa
Skrzynia może mieć różny kształt i materiał wykonania. W transporcie lekkich materiałów sypkich częściej spotyka się rozwiązania nastawione na większą objętość, natomiast w pracy z gruzem, kamieniem czy tłuczniem istotniejsza jest odporność mechaniczna dna i ścian.
Istotne są między innymi:
- grubość i gatunek materiału ścian oraz podłogi,
- kształt skrzyni ułatwiający zsuwanie się ładunku,
- wysokość burt i typ ich otwierania,
- odporność na uderzenia i ścieranie,
- masa własna zabudowy.
Rama pomocnicza
Rama pomocnicza stanowi połączenie między podwoziem a skrzynią. To element krytyczny dla trwałości całego pojazdu, ponieważ przejmuje siły powstające przy załadunku, jeździe z pełnym ładunkiem oraz podnoszeniu skrzyni. Nieprawidłowo zaprojektowana może prowadzić do przeciążeń, pęknięć lub nieprawidłowej pracy kipru.
Hydraulika wywrotu
Układ hydrauliczny obejmuje pompę, przewody, zbiornik, rozdzielacz oraz siłownik. W praktyce to on odpowiada za płynność, szybkość i bezpieczeństwo rozładunku. Dobór siłownika nie może opierać się wyłącznie na masie ładunku, ponieważ znaczenie mają także geometria skrzyni, położenie środka ciężkości i przewidywany kąt wywrotu.
Zawiasy, zamki i burty
Przy częstym rozładunku materiałów budowlanych te elementy zużywają się intensywnie. Wysokie luzy na zawiasach, uszkodzone zamki lub nieszczelne burty pogarszają szczelność skrzyni i wpływają na bezpieczeństwo przewozu. W przypadku drobnych frakcji, takich jak piasek czy kruszywo, znaczenie ma również szczelność połączeń.
Plandeka i zabezpieczenie ładunku
Plandeki ręczne, zwijane i automatyczne pełnią ważną funkcję eksploatacyjną. Ograniczają wypadanie materiału, zmniejszają pylenie i zabezpieczają ładunek przed warunkami atmosferycznymi. W samochodach wywrotkach pracujących w transporcie publicznym system przykrycia skrzyni bywa koniecznością organizacyjną i bezpieczeństwa.
Rodzaje zabudów wywrotek i ich zastosowanie
Nie każda wywrotka oznacza to samo. Różne typy pojazdów i zabudów mają odmienne przeznaczenie, inną konstrukcję oraz inny sposób rozładunku.
- Wywrotka samochodowa – klasyczny samochód ciężarowy z zabudową wywrotki, stosowany głównie w budownictwie, transporcie ziemi, piasku, żwiru i gruzu.
- Wywrotka dostawcza – lekka zabudowa montowana na podwoziu dostawczym, przydatna w miejskich pracach brukarskich, ogrodniczych i serwisowych.
- Wywrotka budowlana – wzmacniana konstrukcja do ciężkich materiałów, pracy na placach budów i częstego kiprowania.
- Wywrotka rolnicza – przystosowana do przewozu płodów rolnych, nawozów lub materiałów objętościowych; istotna jest pojemność i szczelność.
- Wywrotka z HDS – łączy kiper z dźwigiem hydraulicznym, co ułatwia załadunek worków, palet lub materiałów workowanych.
- Naczepa wywrotka – stosowana z ciągnikiem siodłowym, zwykle w przewozach większej ilości materiałów sypkich na dłuższych trasach.
- Przyczepa wywrotka – używana w rolnictwie, pracach komunalnych lub jako uzupełnienie zestawu; może mieć wywrót jedno-, dwu- lub trójstronny.
- Wywrotka kopalniana – pojazd specjalistyczny do pracy poza drogami publicznymi, projektowany pod bardzo duże obciążenia.
Różnice między tymi rozwiązaniami dotyczą nie tylko wielkości. Inna jest także sztywność konstrukcji, sposób rozłożenia mas, odporność skrzyni oraz geometria rozładunku.
Konfiguracje osi i podwozia a dobór zabudowy wywrotki
Przy projektowaniu zabudowy duże znaczenie ma konfiguracja podwozia, na przykład 4×2, 4×4, 6×4, 6×6, 8×4 czy 8×8. Oznaczenia te nie mówią wyłącznie o liczbie osi, lecz również o liczbie osi napędzanych, co wpływa na trakcję, masę własną, zwrotność i zastosowanie pojazdu.
4×2 i część lekkich układów dostawczych sprawdzają się głównie na drogach utwardzonych. 4×4 daje lepszą mobilność na gruncie o niższej nośności. 6×4 to częsty wybór dla ciężkich samochodów wywrotek pracujących na drogach i placach budowy, natomiast 6×6 lepiej radzi sobie w terenie. W układach 8×4 istotną zaletą jest przewożenie dużych ładunków przy zachowaniu użytecznej zwrotności, ale nie oznacza to automatycznie identycznej legalnej ładowności w każdej wersji.
Dopuszczalne obciążenie pojazdu zależy od:
- konstrukcji podwozia,
- homologacji konkretnej wersji,
- nacisków na osie,
- masy własnej zabudowy,
- obowiązujących przepisów i warunków eksploatacji.
Im cięższa zabudowa wywrotki, tym mniejsza zwykle pozostaje ładowność użytkowa. Z kolei bardziej rozbudowana rama pomocnicza i wzmacniane dno skrzyni podnoszą trwałość, ale zwiększają masę własną zestawu.
| Parametr | Co oznacza | Znaczenie praktyczne | Uwagi |
|---|---|---|---|
| Masa całkowita | Maksymalna dopuszczalna masa pojazdu z ładunkiem | Wpływa na legalność przewozu i dobór trasy | Zależy od homologacji i przepisów |
| Masa własna | Masa pojazdu i zabudowy bez ładunku | Im wyższa, tym niższa potencjalna ładowność | Silnie zależy od rodzaju zabudowy |
| Ładowność wywrotki | Masa ładunku możliwa do przewozu | Kluczowa przy doborze pojazdu do materiału | Nie wynika wyłącznie z liczby osi |
| Objętość skrzyni | Ilość materiału wyrażona w m³ | Ważna przy lekkich i objętościowych ładunkach | 1 m³ różnych materiałów ma różną masę |
| Typ wywrotu | Tylny, boczny lub trójstronny | Wpływa na sposób rozładunku i bezpieczeństwo | Musi odpowiadać warunkom pracy |
| Materiał skrzyni | Stal, aluminium lub rozwiązania mieszane | Decyduje o trwałości i masie zabudowy | Dobór zależy od rodzaju ładunku |
| Konfiguracja osi | Np. 4×4, 6×4, 8×4 | Wpływa na trakcję, zwrotność i rozkład mas | Nie określa samodzielnie ładowności |
| Plandeka | System przykrycia skrzyni | Chroni ładunek i ogranicza jego utratę | Wymaga trwałego i bezpiecznego mechanizmu |
Ładowność, pojemność skrzyni i dobór materiału do przewozu
Przy ocenie, ile może zabrać ciężarówka wywrotka, trzeba odróżnić ładowność wywrotki od objętości skrzyni. To dwa różne parametry. Pojazd może mieć dużą skrzynię, ale przy ciężkim materiale ograniczeniem będzie masa, a nie miejsce.
Przy transporcie wywrotką znaczenie ma:
- masa całkowita dopuszczalna,
- masa własna pojazdu z zabudową,
- rzeczywista gęstość materiału,
- wilgotność i stopień zagęszczenia ładunku,
- równomierne rozłożenie materiału w skrzyni.
Nie można automatycznie przyjmować, że każdy 1 m³ ziemi, piasku czy gruzu waży tyle samo. Materiały sypkie różnią się gęstością, zawartością wody i frakcją, dlatego w praktyce to sam materiał często determinuje wybór typu zabudowy. Lekka zabudowa objętościowa sprawdzi się przy zbożu lub lekkim ładunku, natomiast przy tłuczniu lub gruzie należy brać pod uwagę odporność dna i ścian na uderzenia oraz ścieranie.
Ważny jest też sposób rozładunku. Materiały mokre lub kleiste mogą gorzej opuszczać skrzynię, dlatego odpowiedni kąt podnoszenia i geometria wnętrza są tak istotne. To jeden z powodów, dla których zabudowa wywrotki do ziemi z wykopów może różnić się od tej używanej w transporcie suchych kruszyw.
Jak dobrać zabudowę wywrotki do zastosowania
Dobór zabudowy powinien zaczynać się od analizy pracy pojazdu, a nie od samej pojemności skrzyni. Inne priorytety ma firma wykonująca krótkie kursy na budowie, a inne przewoźnik obsługujący regularny transport materiałów sypkich.
Przy wyborze warto przeanalizować:
- rodzaj materiału – ziemia, piasek, żwir, tłuczeń, gruz, zboże, odpady mineralne,
- charakter pracy – budowa, kopalnia, rolnictwo, transport drogowy, usługi komunalne,
- warunki dojazdu – asfalt, drogi gruntowe, place o słabej nośności,
- częstotliwość kiprowania – sporadyczna lub intensywna, wielokrotna praca dzienna,
- wymaganą szczelność – istotną przy drobnych materiałach i zbożu,
- współpracę z osprzętem – np. HDS, nadstawki, systemy plandekowe.
Dla pojazdów dostawczych istotna jest z kolei niska masa własna i kompaktowe gabaryty, ponieważ zabudowa wywrotki na aucie do 3,5 t pracuje w innych warunkach niż ciężka wywrotka 4-osiowa. W transporcie publicznym ważna bywa także szybkość załadunku i rozładunku oraz możliwość precyzyjnego wysypu materiału w ograniczonej przestrzeni.
Eksploatacja, serwis i bezpieczeństwo podczas kiprowania
Nawet najlepsza zabudowa wywrotki wymaga regularnej kontroli technicznej. Problemy eksploatacyjne często zaczynają się od luzów w zawiasach, zużycia zamków burt, nieszczelności hydrauliki lub uszkodzeń podłogi skrzyni.
W codziennej pracy należy zwracać uwagę na:
- stan przewodów i połączeń hydraulicznych,
- zużycie osi obrotu i zawiasów,
- prawidłowe zamykanie burt i ryglowanie tylnej klapy,
- obecność pęknięć, odkształceń i ognisk korozji,
- działanie plandeki oraz mechanizmu zwijającego,
- czystość i drożność przestrzeni roboczej skrzyni.
Najpoważniejsze ryzyka podczas pracy wywrotką to:
- wywrócenie pojazdu w trakcie kiprowania na nierównym lub miękkim podłożu,
- nierównomierne rozłożenie ładunku powodujące przechył skrzyni,
- przeciążenie pojazdu lub osi,
- kontakt podniesionej skrzyni z liniami energetycznymi,
- jazda z niezabezpieczonym ładunkiem.
Podczas rozładunku kluczowe jest możliwie równe i nośne podłoże. Materiał zawieszony w skrzyni, zwłaszcza mokry lub zmarznięty, może powodować asymetryczne obciążenie podczas podnoszenia. Nie wolno też wchodzić pod podniesioną skrzynię bez właściwego zabezpieczenia technicznego, ponieważ sam układ hydrauliczny nie stanowi wystarczającego zabezpieczenia serwisowego.
FAQ – najczęstsze pytania o zabudowę wywrotki
Co wchodzi w skład zabudowy wywrotki?
Najczęściej są to skrzynia ładunkowa, rama pomocnicza, siłownik hydrauliczny, pompa, zawiasy, burty, zamki i plandeka. W zależności od zastosowania dochodzą nadstawki, osłony, systemy automatycznego przykrycia lub dodatkowe wyposażenie robocze.
Czym różni się zabudowa wywrotki budowlanej od rolniczej?
Budowlana jest zazwyczaj bardziej odporna na uderzenia i ścieranie, bo pracuje z gruzem, kamieniem lub kruszywem. Rolnicza częściej stawia na większą objętość, szczelność i łatwość rozładunku materiałów objętościowych, takich jak zboże czy płody rolne.
Jakie znaczenie ma materiał skrzyni w zabudowie wywrotki?
Ma bezpośredni wpływ na masę własną, trwałość i zastosowanie. Lżejsze rozwiązania pomagają zwiększyć użyteczną ładowność, natomiast cięższe i bardziej odporne konstrukcje lepiej znoszą kontakt z materiałem abrazyjnym oraz wyższe obciążenia punktowe.
Czy większa liczba osi oznacza większą ładowność wywrotki?
Nie zawsze. Liczba osi wpływa na rozkład obciążeń, trakcję i możliwości zabudowy, ale legalna ładowność zależy także od masy własnej pojazdu, homologacji, nacisków osi i obowiązujących przepisów. Dlatego dwóch pozornie podobnych samochodów wywrotek nie należy porównywać wyłącznie po układzie osi.
Ile m³ mieści wywrotka po zabudowie kiper?
To zależy od długości i wysokości skrzyni, rodzaju materiału, wersji podwozia oraz przeznaczenia pojazdu. Nie ma jednej poprawnej wartości dla każdej wywrotki, ponieważ zabudowa wywrotki może być projektowana pod ładunek ciężki albo objętościowy.
Jaka zabudowa wywrotki nadaje się do przewozu gruzu i tłucznia?
Potrzebna jest konstrukcja o wysokiej odporności na ścieranie i uderzenia, z odpowiednio wytrzymałym dnem oraz stabilną ramą pomocniczą. W takich zastosowaniach szczególnie ważna jest trwałość, a nie tylko sama pojemność skrzyni.
Czy plandeka w wywrotce jest konieczna?
W wielu zastosowaniach jest bardzo ważna ze względów bezpieczeństwa i organizacji transportu. Ogranicza pylenie, chroni materiał przed deszczem i zmniejsza ryzyko utraty części ładunku podczas jazdy.
